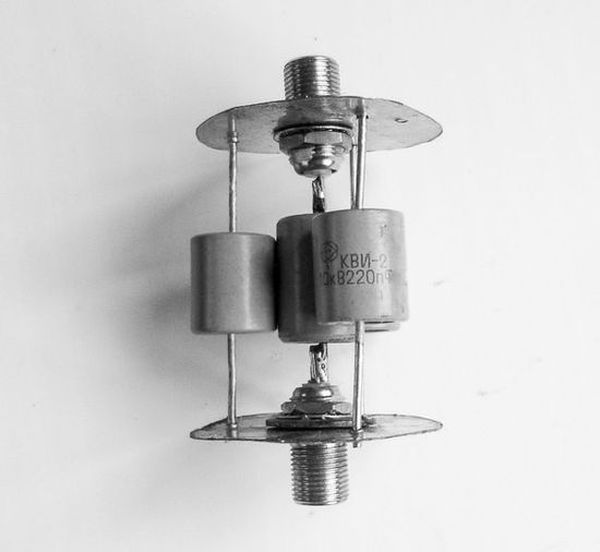

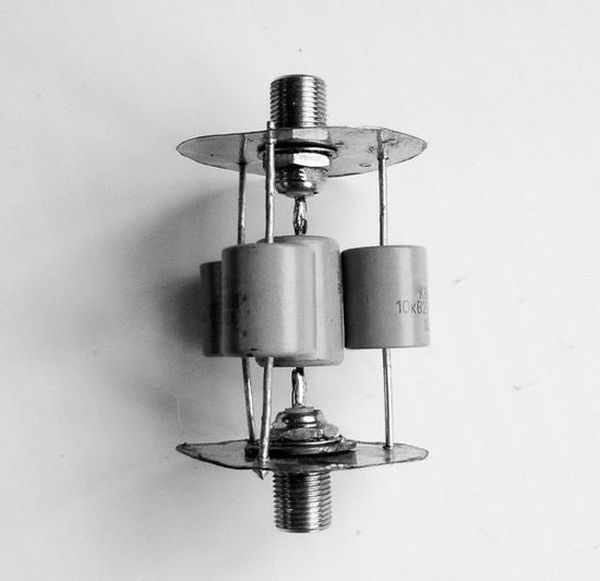

   Если взять четыре конденсатора КВИ-2, применявшихся в ламповых чёрно-белых телевизорах, то изолятор "земли" изготавливается так:

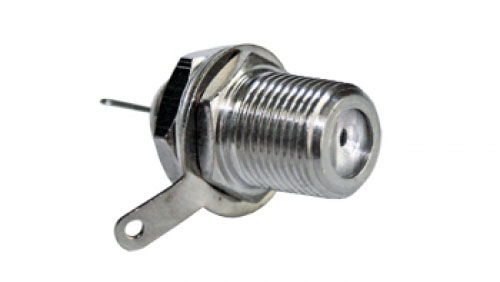

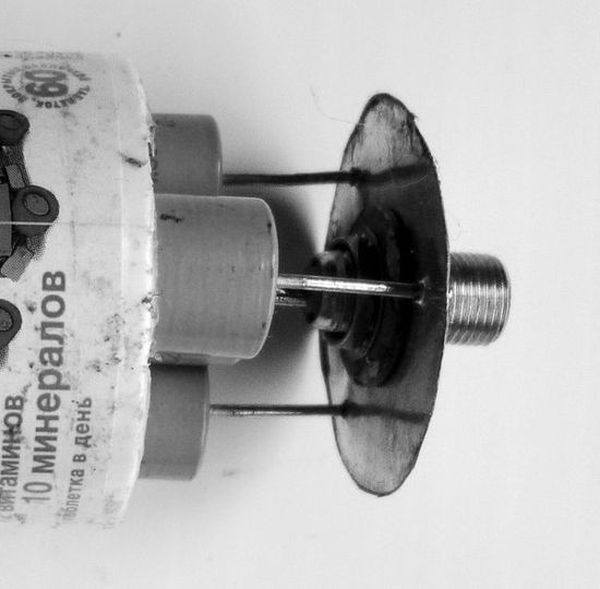

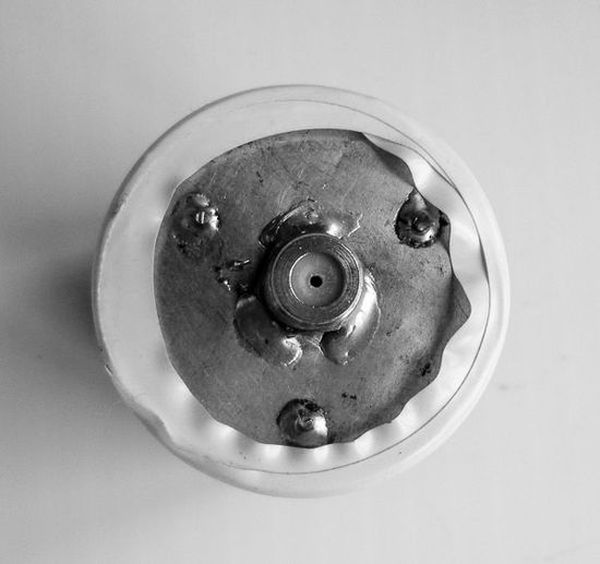

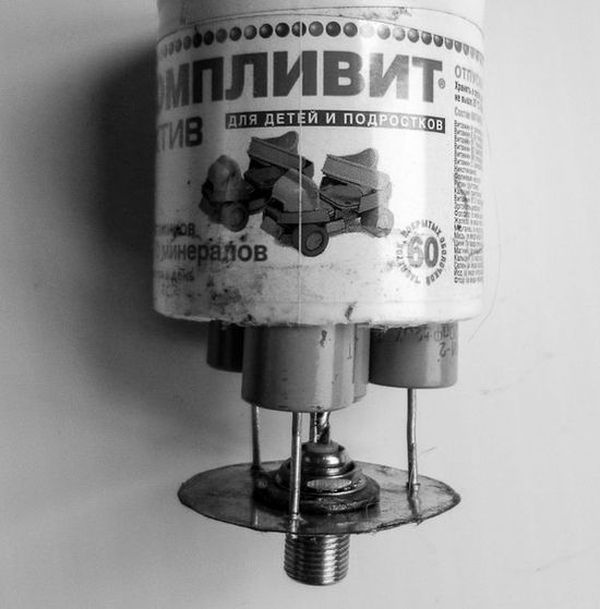

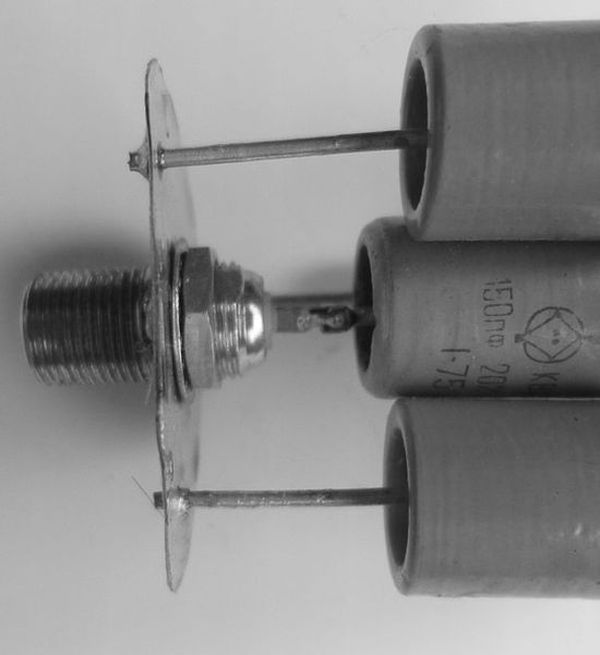

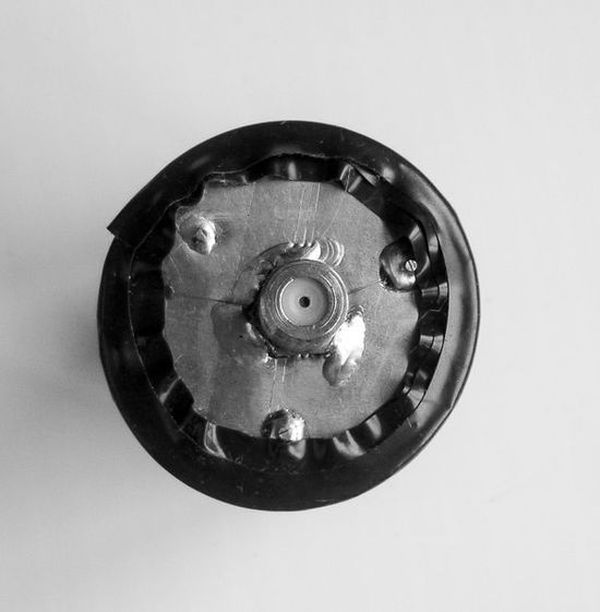

   Из жести от консервной банки вырезаются два диска диаметром не менее 50-ти миллиметров. В центре каждого диска прорезается отверстие диаметром 10 мм. для крепления F-разъема. На расстоянии 20 мм от центра сверлятся три отверстия под выводы конденсаторов. Отверстия сдвинуты друг от друга на 120 градусов. Далее устанавливаются F-разъемы, к выводам которых припаивается центральный конденсатор.

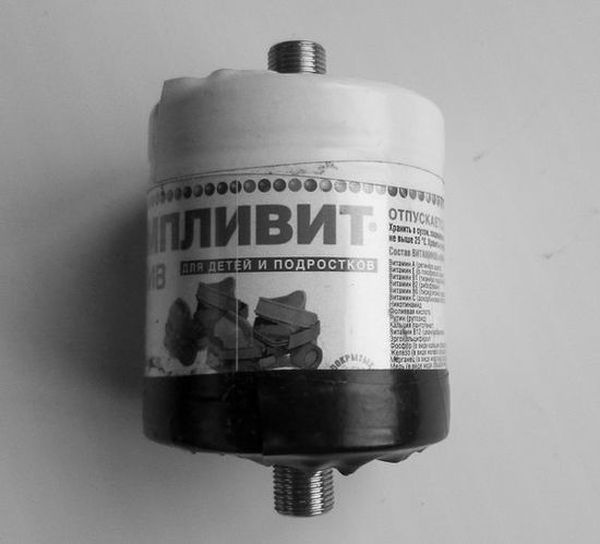

  С наружной стороны корпус F-разъема желательно припаять в нескольких местах. Остальные конденсаторы впаяны в металлические диски. Конструкция помещается в подходящую пластиковую баночку с отрезанным донышком, либо в отрезок пластиковой трубы. Емкость конденсаторов КВИ-2 подбиралась по принципу "какие нашёл".





     Считаю эту конструкцию прочней и технологичней, чем предыдущая, и в некотором роде повторяющей конфигурацию коаксиального кабеля.
