Два выходных дня

Устройство предназначено для записи дискет формата 3,5 дюйма на PC-совместимом компьютере, не оснащённом дисководом. Позволяет записывать файлы для ретро-компьютеров, таких ZX-Spectrum, Amiga, Amstrad, БК0010, Агат и других.

Поводом для изготовления послужило сообщение в телеграмм-канале пользователей компьютера ZX-Spectrum. Некоторое время назад я завершил изготовление Spectrum-совместимого компьютера одной из популярных моделей под названием "Scorpion ZS 256 Turbo+". При эксплуатации компьютера сразу появилась необходимость переноса на него программ, игр, музыкальных файлов из Интернета, а дисковод на моём PC-совместимом компьютере отсутствовал, как и место, куда его можно подключить, в результате чего, появилось данное устройство

Устройство состоит из платы, которая называется "Blue Pill", содержащей микроконтроллер STM32F103C8T6, и дисковода для записи дискет формата 3,5 дюйма.

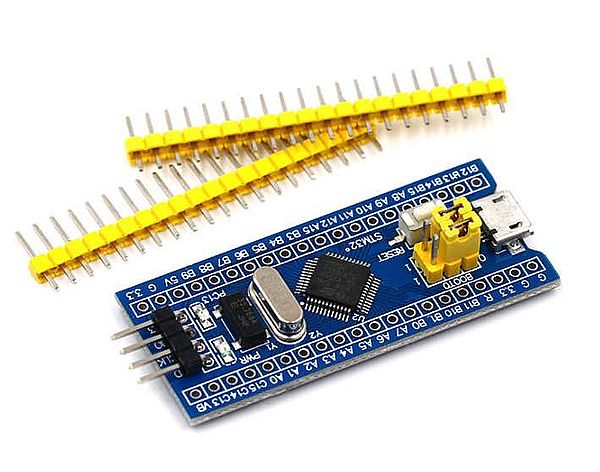

Рисунок 1 - Плата "Blue Pill"

Принципиальную электрическую схему устройства, опубликованную на сайте автора, я перерисовал для лучшего понимания.

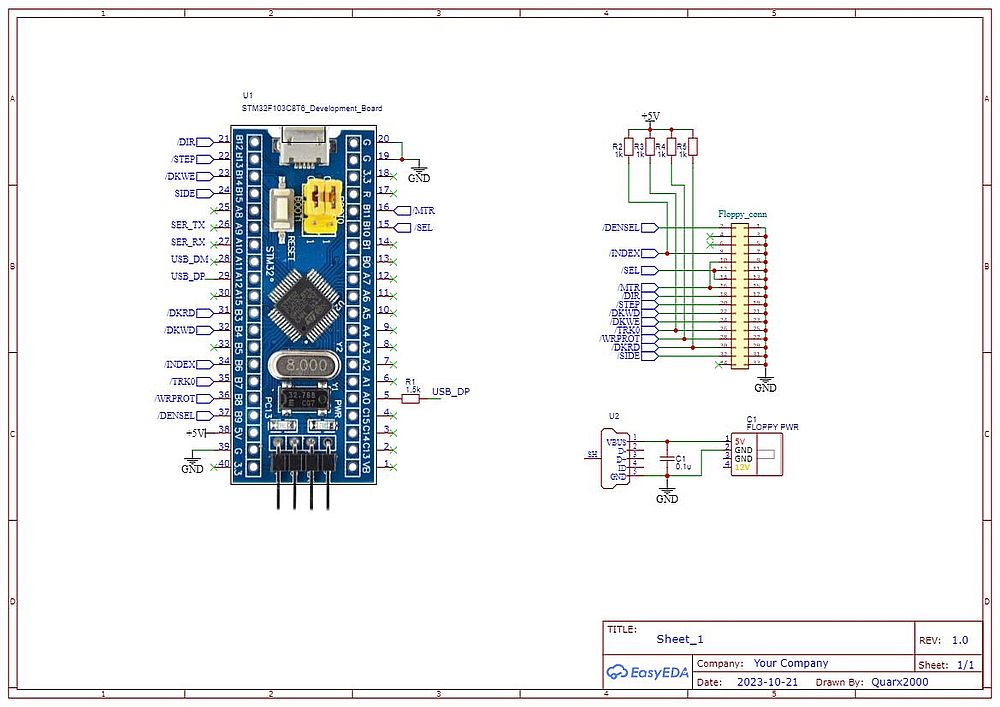

Рисунок 2 - Принципиальная электрическая схема

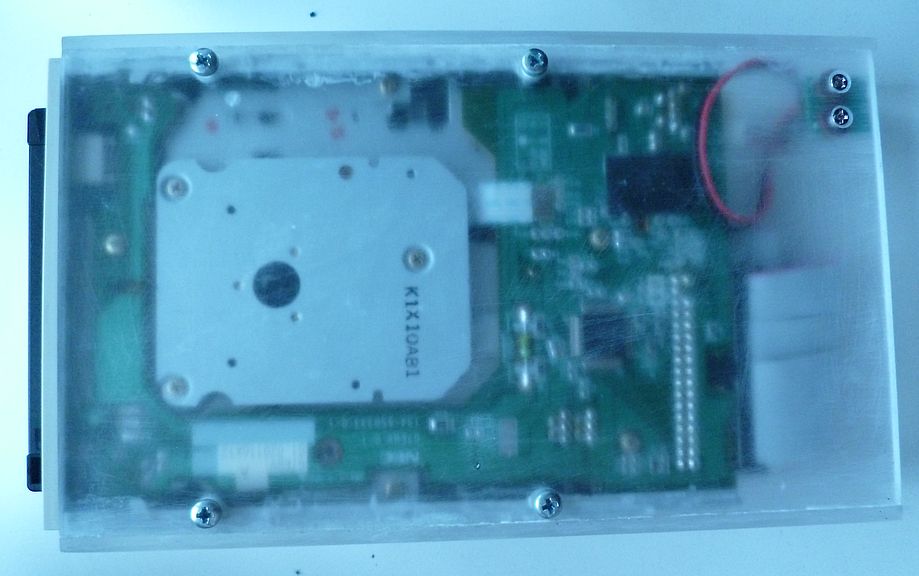

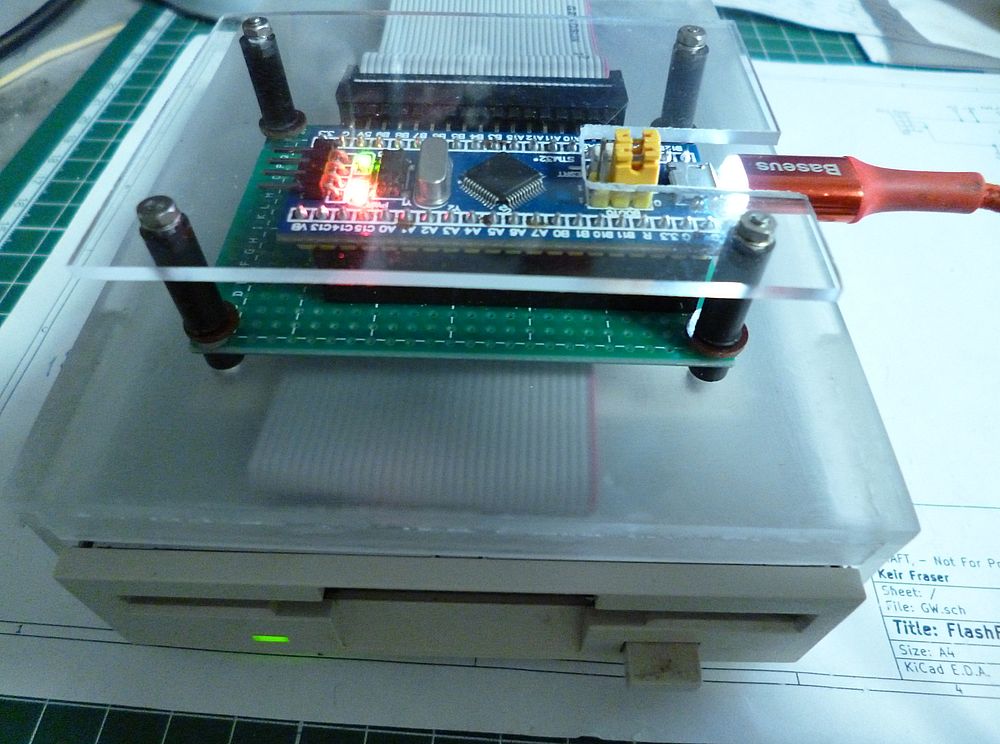

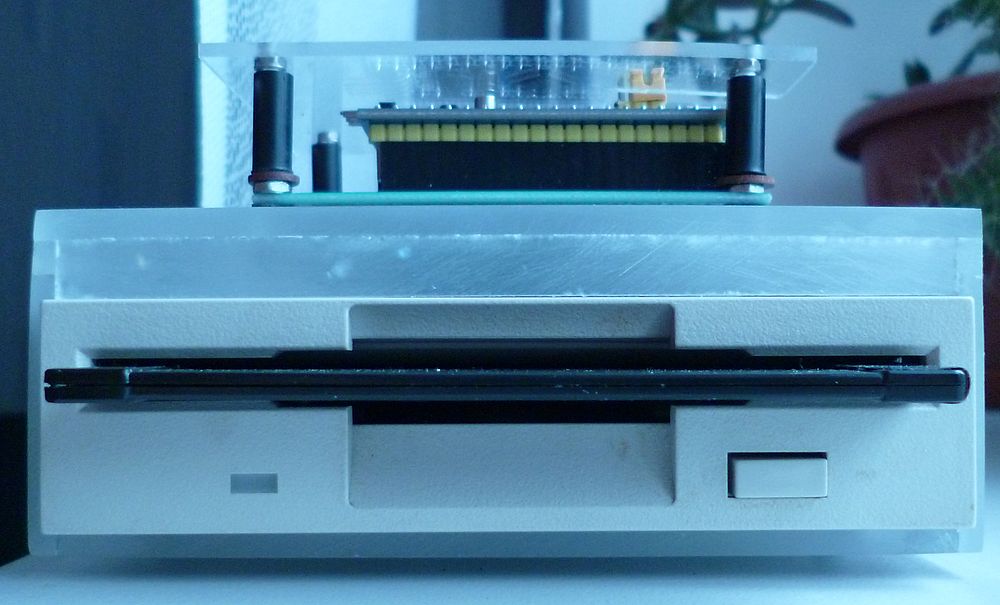

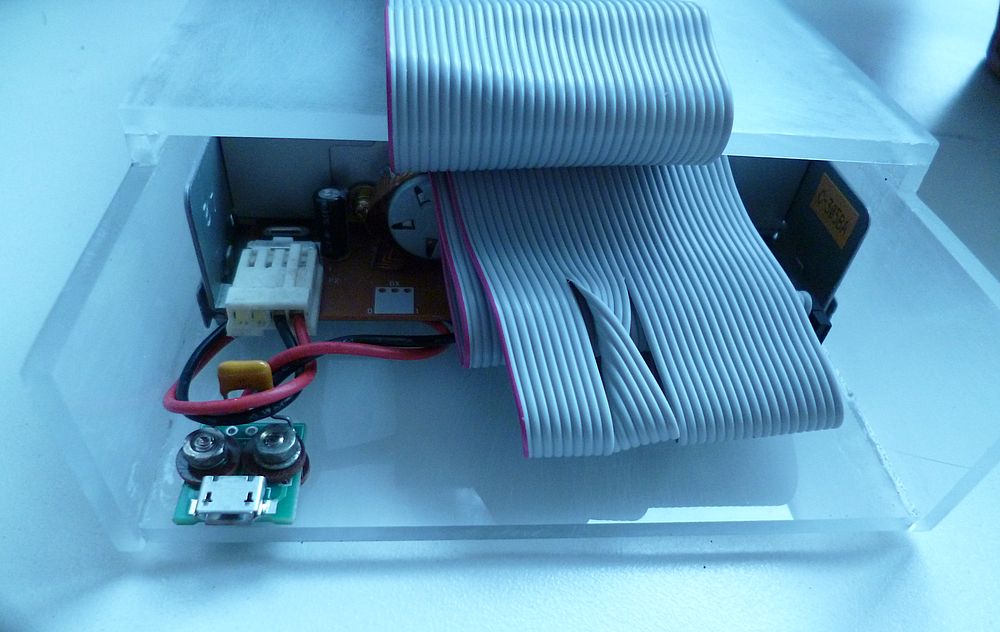

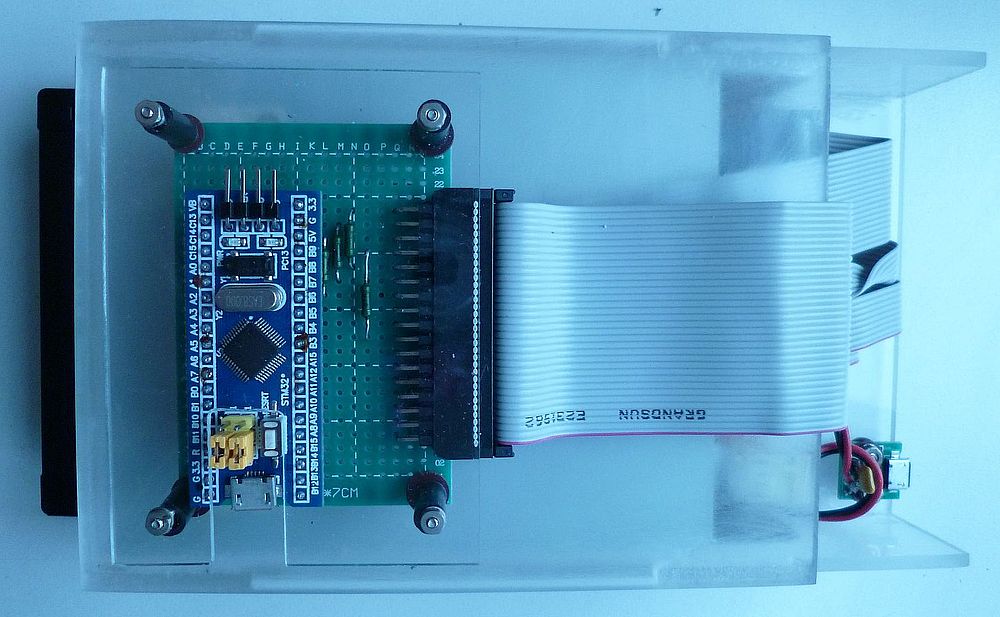

Инструкция по сборке и прошивке также опубликована на сайте автора. Там же можно скачать чертежи печатной платы, так называемые gerber-файлы для изготовления, но на мой взгяд, ввиду простоты устройства, достаточно собрать его на макетной плате и поместить в подходящий корпус, что я и сделал (рисунки 3 - 6).

Рисунок 3

Рисунок 4

Рисунок 5

Рисунок 6

Корпус склеен из пластин акрила и немножко обработан наждачкой, чтобы не красить. Плата контроллера закрыта прозрачной  акриловой крышкой, в которой сделана прорезь для доступа к кнопке сброса, джамперам для программирования и разъёму подключения MicroUSB-кабеля. Шлейф подключения дисковода используется стандартный, перекрученный. Дисковод также самый обычный, но переделан в A: удалением перемычки внутри его.

Питание платы "Blue Pill" осуществляется от PC-совместимого компьютера, через кабель MicroUSB, а дисковод питается от зарядного устройства для смартфона напряжением 5 Вольт и выходным током 2 Ампера. Попытка запитать дисковод от менее мощного зарядника с выходным током 1 Ампер успехом не увенчалась. Появлялось сообщение управляющей программы "No Index". Пожалуй, об аппаратной части всё, переходим к программной.

Прежде всего, необходимо запрограммировать микроконтроллер, находящийся на плате "Blue Pill". Это можно сделать, как через UART, используя встроенный загрузчик, так и через переходник-отладчик. Оба способа программирования описаны в этой статье. Я использовал второй способ. Единственное, смутило то, что после программирования плата перестала видеться отладчиком. Поиском в интернете нашёл, что автором устройства не была снята какая-то галочка при компиляции прошивки, и что, если надо вернуть плату в первоначальное состояние, можно воспользоваться программированием через UART.

Как бы то ни было, проверка на "железе" показала, что микроконтроллер запрограммировался правильно, и больше я его не трогал. Прошивку greaseweazle-firmware-f1-1.4.hex я скачал с сайта автора.

Далее следует скачать управляющую дисководом программу. Для этого опять заходим на сайт автора и берём свежий релиз программы Greaseweazle Host Tools для своей операционной системы. Программа не требует инсталляции, архив следует распаковать и запустить исполняемый файл gw.exe.

Программа запускается в консольном режиме, то есть без графического интерфейса. Для удобства пользования можно скачать с этого сайта программу-графическую оболочку "GUI" и распаковать её в папку с консольной программой. Программу-оболочку следует взять для ранее скачанной версии "Greaseweazle Host Tools". Например: GUI v2.116 – Host Tools 1.15.

Далее запускаем исполняемый файл "GreaseweazleGUI.exe" и получаем графический интерфейс. Устройство записи дискет должно быть предварительно подключено к USB-разъёму PC-совместимого компьютера.

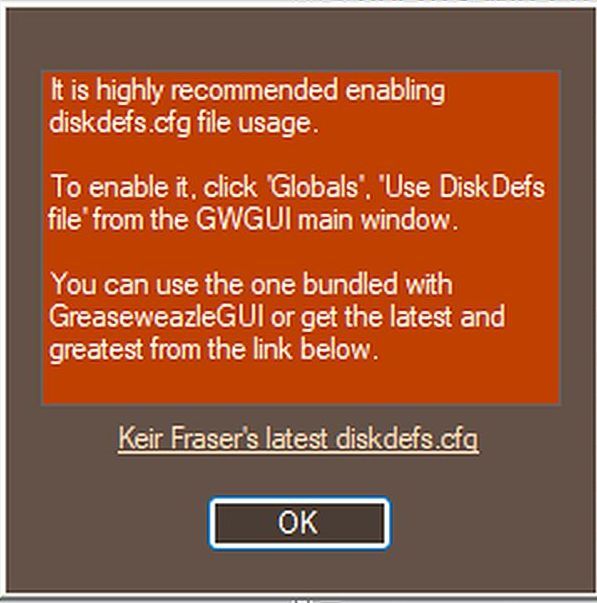

Рисунок 7 - Стартовое окно программы

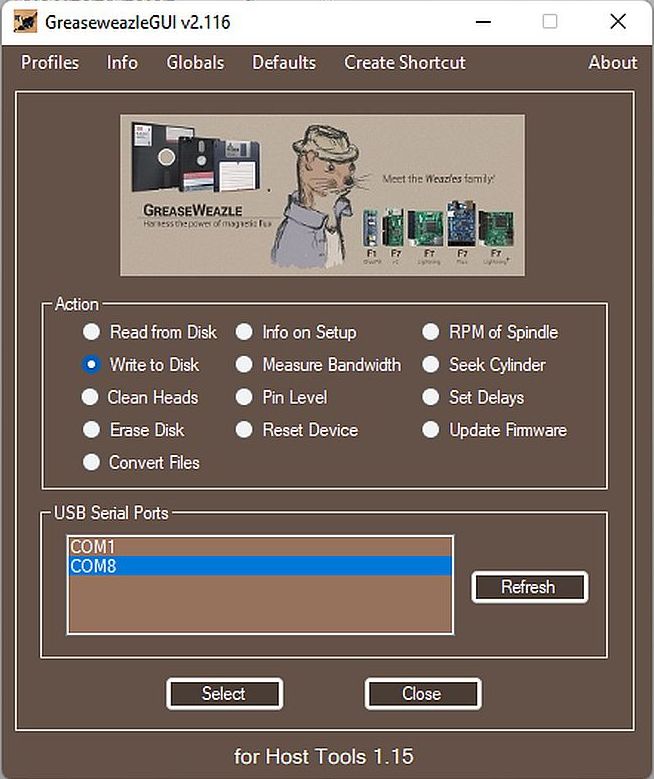

Рисунок 8 - Окно выбора опции и порта

В этом окне выбираем требуемую опцию "Read from Disk" или "Write from Disk". Я ещё проверял "Erase Disk" - она просто стирает данные. Далее - выбираем виртуальный порт, который появляется при подключении устройства к USB-разъёму. В моём случае, это COM8, кликаем "Select" и попадаем в следующее окошко (рисунок 9).

Рисунок 9

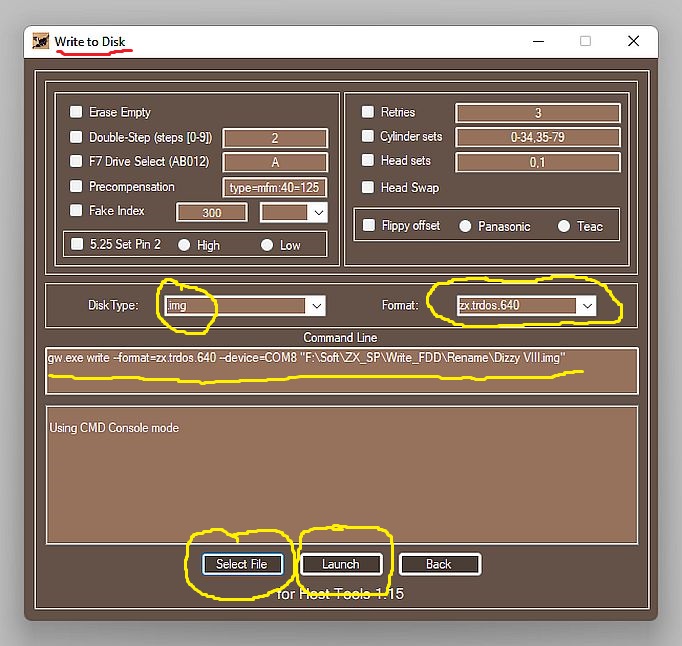

Здесь кнопкой "Select File" выбирается путь к файлу-образу диска для записи, формат записи - для zx-spectrum это "zx.trdos.640" и "Disk Type" - "img". При этом в поле "Command Line" появляется командная строка, которая автоматически подставляется в консоль программы "gw.exe". Далее кнопкой "Launch" запускается процесс записи дискеты (рисунок 10).

Рисунок 10

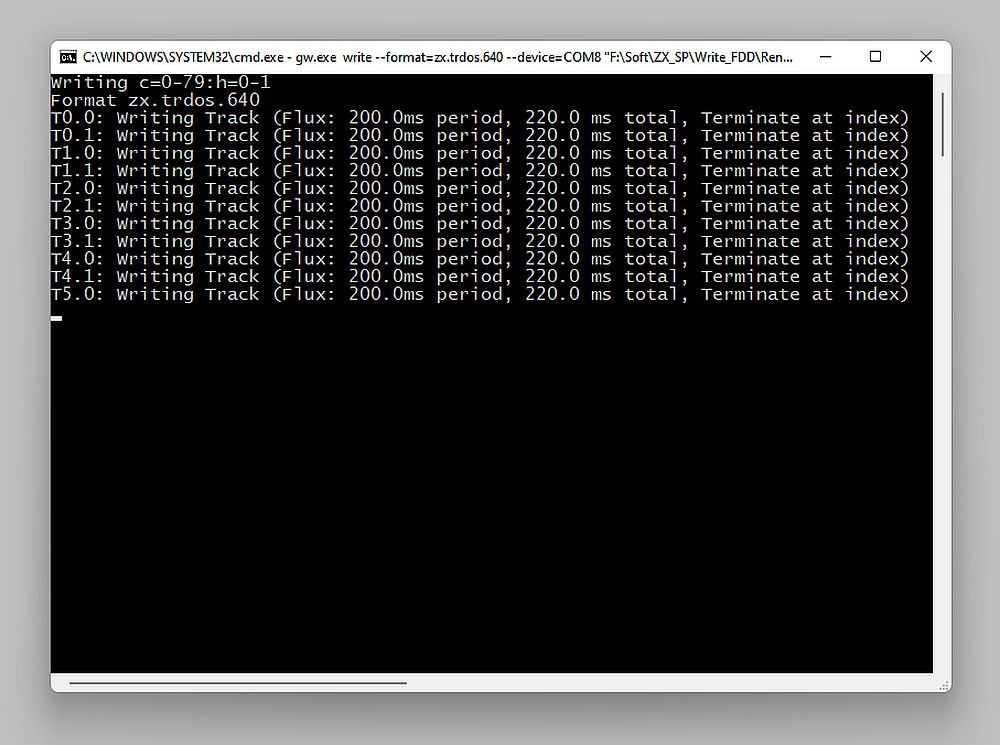

Рисунок 11 - Начало процесса записи

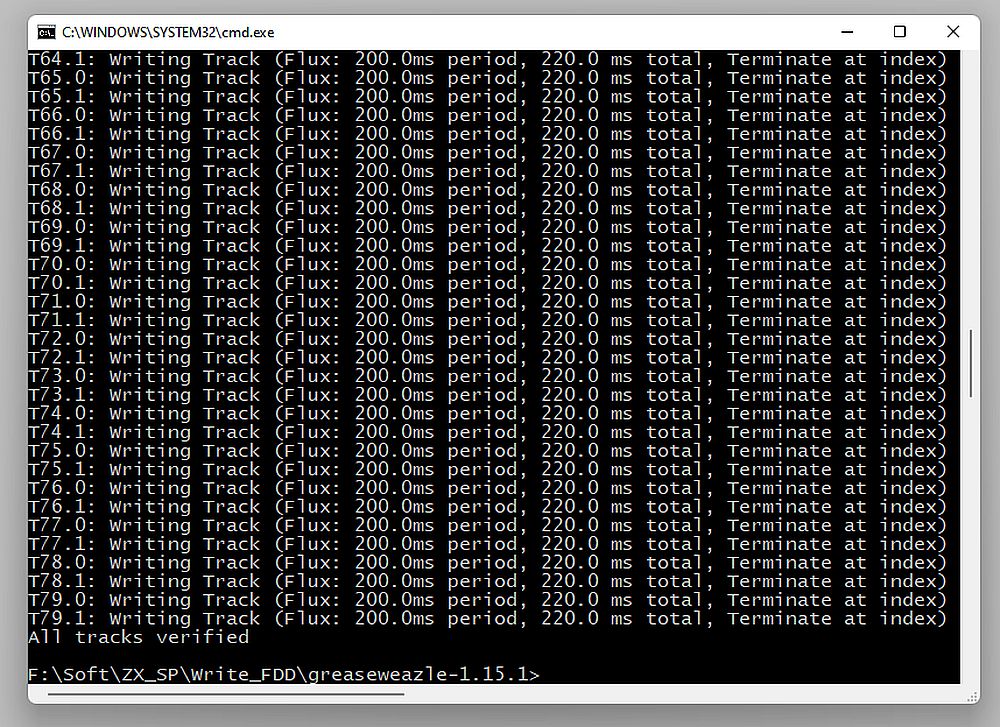

Рисунок 12 - Окончание процесса записи

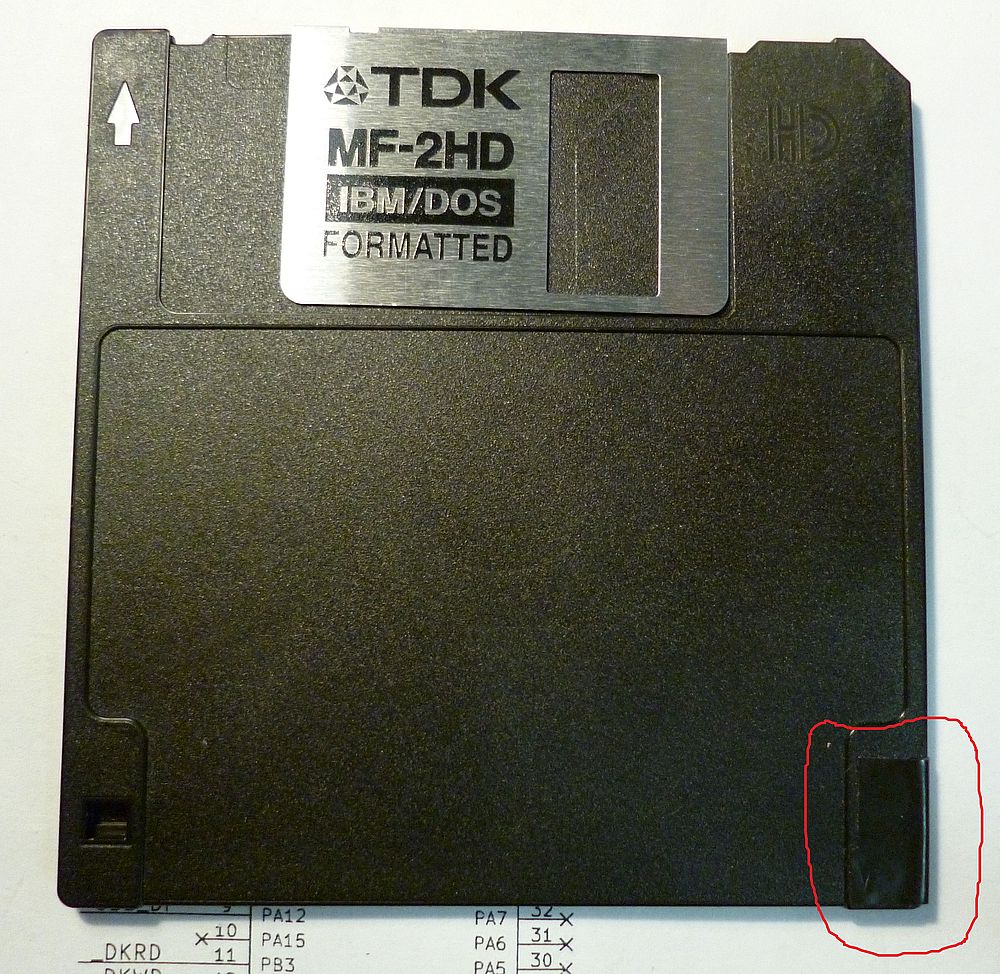

"Disk Type" - "img" получается просто изменением расширения .trd на .img в проводнике или в любом файловом менеджере, например, в Total Commander-е (рисунок 13). Дискеты форматировать и стирать не надо, все происходит в процессе записи файла-образа. Кроме этого, на дискете должно быть закрыто окошко выбора двойной плотности (рисунок 14).

Рисунок 13

Рисунок 14

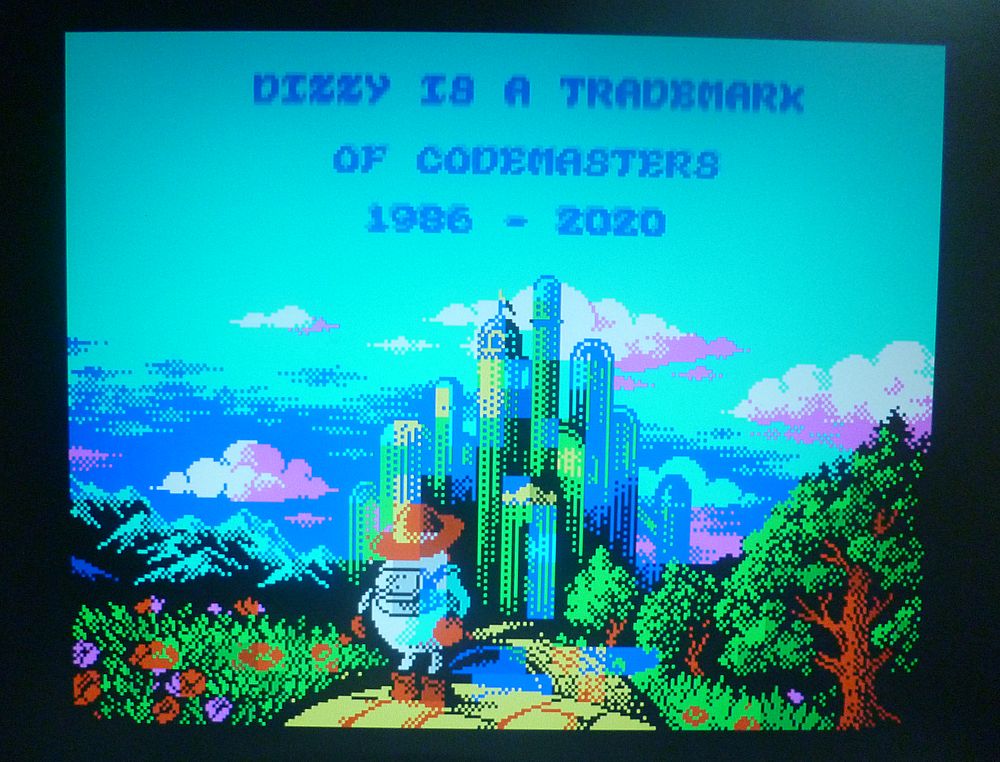

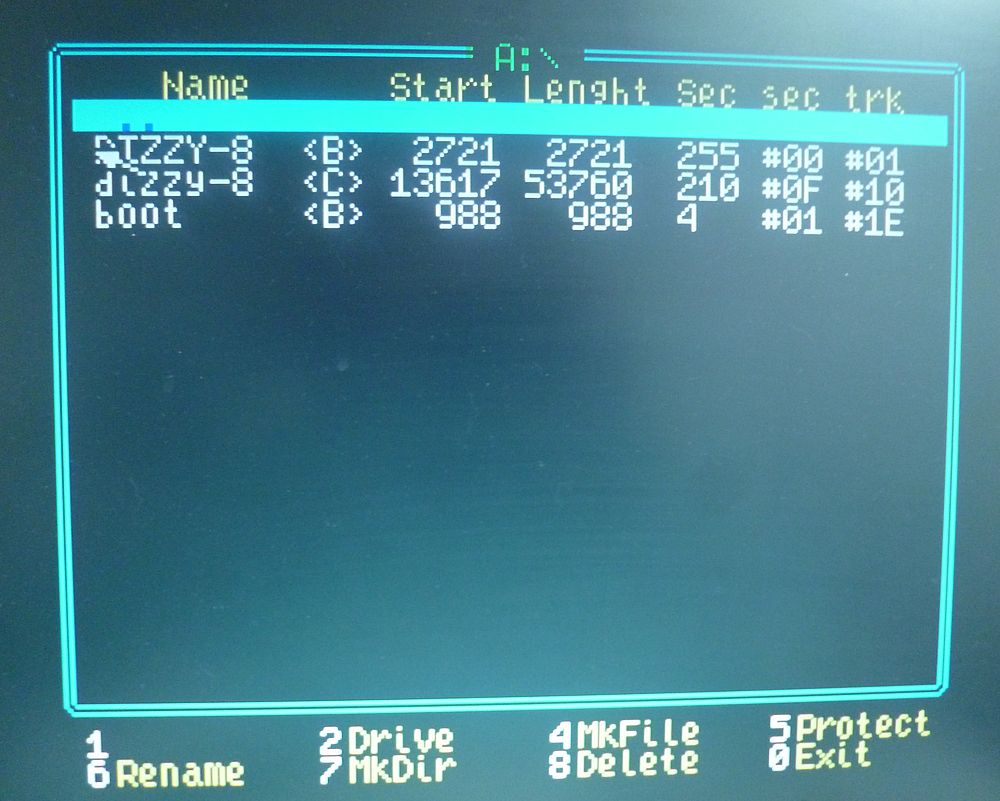

С образами типа SCL такой фокус не прокатывает. Выходом может стать создание пустого TRD-образа файловым менеджером FAR с плагином "xCreate" и перетаскивание в него файлов из SCL-образа. Вот наш Dizzy благополучно скопировался (рисунки 15,16).

Рисунок 15

Рисунок 16

При выборе опции "Read from Disk" файл-образ может быть считан с дискеты при помощи данного устройства и записан на жесткий диск компьютера, что может быть полезно для сохранения уникальных файлов. Думаю, что разобраться с процессом чтения будет несложно.

Перерисованная принципиальная электрическая схема в формате PDF.
