Изолятор "земли" (Cable TV Ground Loop Isolator) защищает антенный вход телевизора от посторонних напряжений, возникающих в сети кабельного телевидения многоквартирного дома из-за нарушения заземления со стороны оборудования провайдера. При невозможности приобрести изолятор "земли" промышленного изготовления допустимо самостоятельное изготовление этого устройства.

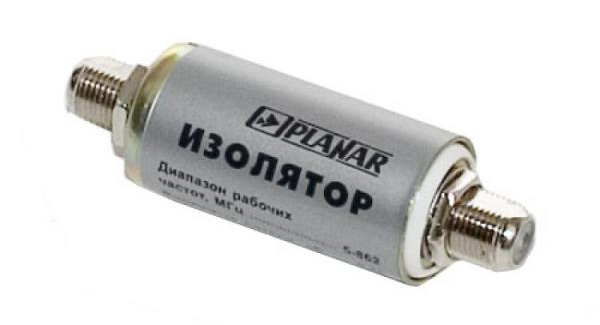

Изолятор "земли" промышленного изготовления.

Требуется:

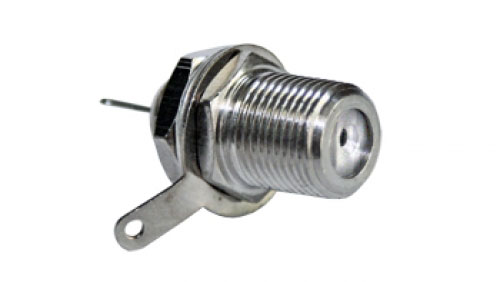

Два "F-разъема, гнездо на корпус с фаской".

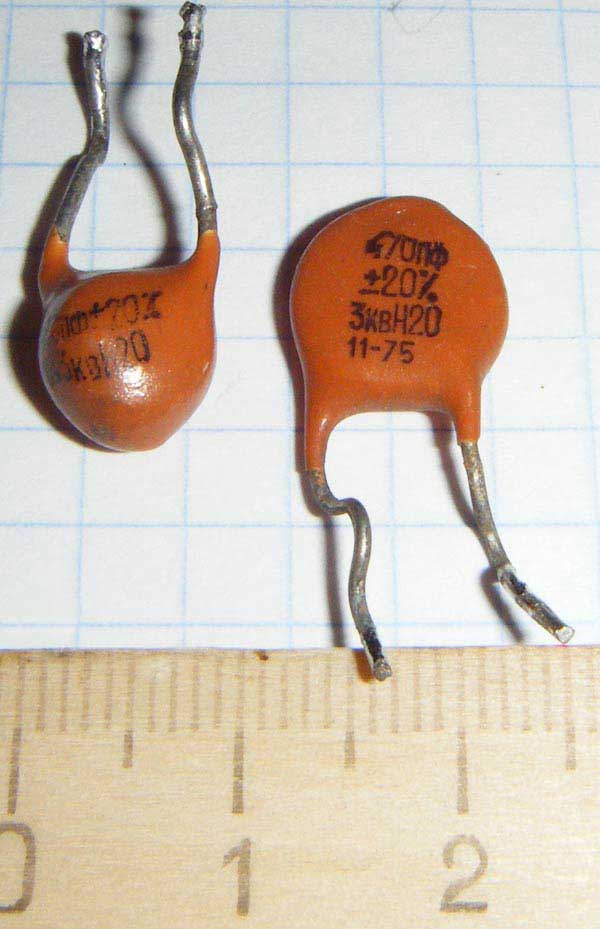

Два конденсатора из старого советского телевизора.

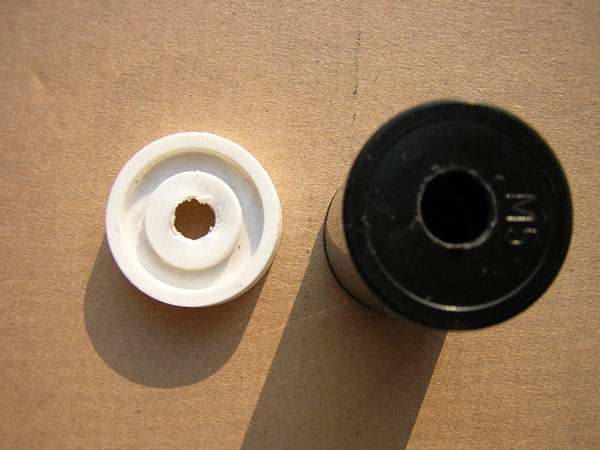

Пластиковая баночка для цветной фотоплёнки ORWO (продавалась такая в СССР, если кто помнит). Либо другая подходящая.

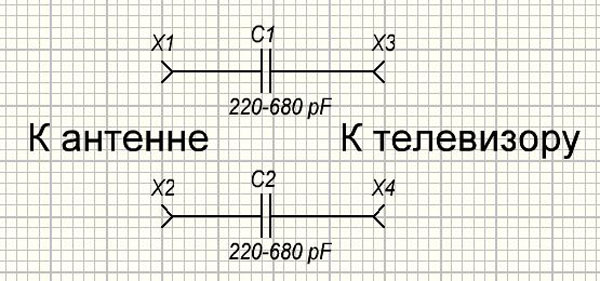

Принципиальная электрическая схема.

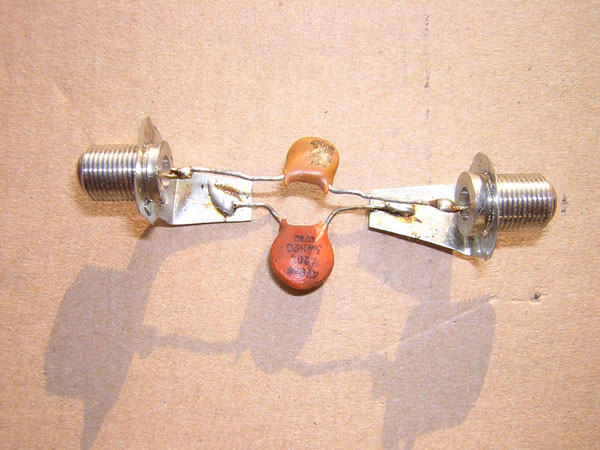

Вот, что получилось после соединения всех деталей.  Лепестки вырезал из консервной банки.

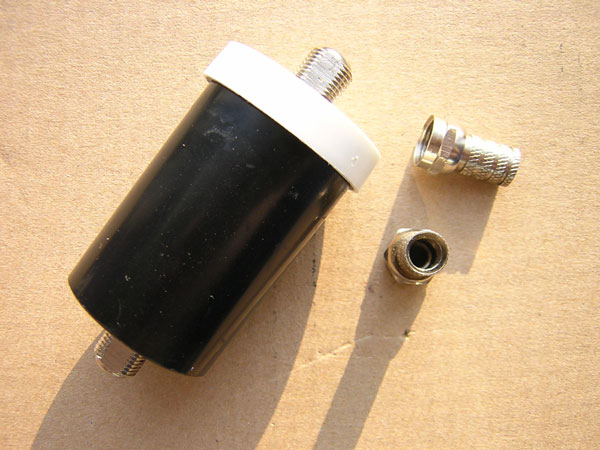

Готовый изолятор "земли".

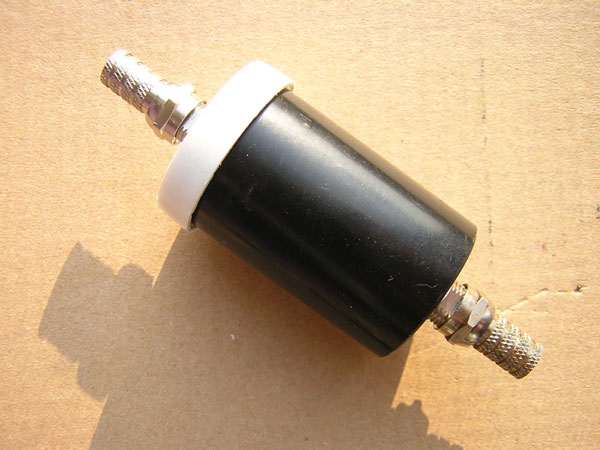

Готовый изолятор "земли" с F-коннекторами.
