Характер проявления неисправности кофемашины - при нажатии на кнопку включения ничего не происходит.

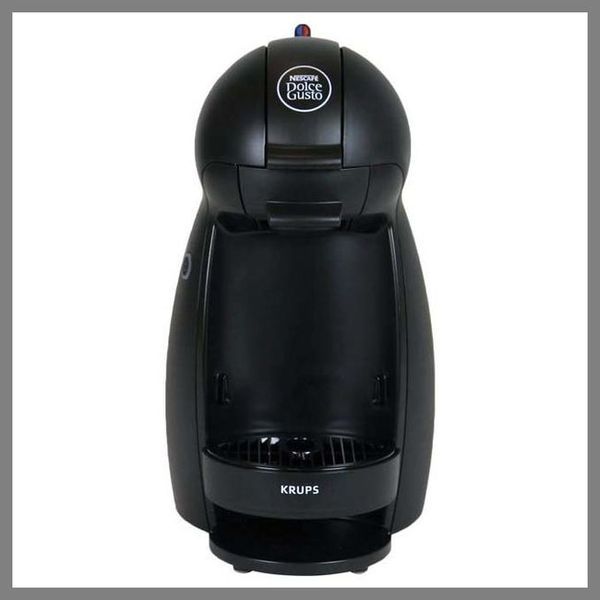

Рисунок 1 - Кофемашина Dolce Gusto Krups Piccolo KR100B10

При внешнем осмотре кофемашины повреждений сетевого кабеля питания и корпуса не обнаружено. Проблемы, связанные со вскрытием корпуса кофемашины, решил видеоролик на итальянском языке (предположительно).

При осмотре внутреннего устройства кофемашины механических повреждений и следов гари не обнаружено. Сетевой кабель питания исправен. Кнопка, термопредохранитель и датчик прокола капсулы исправны.

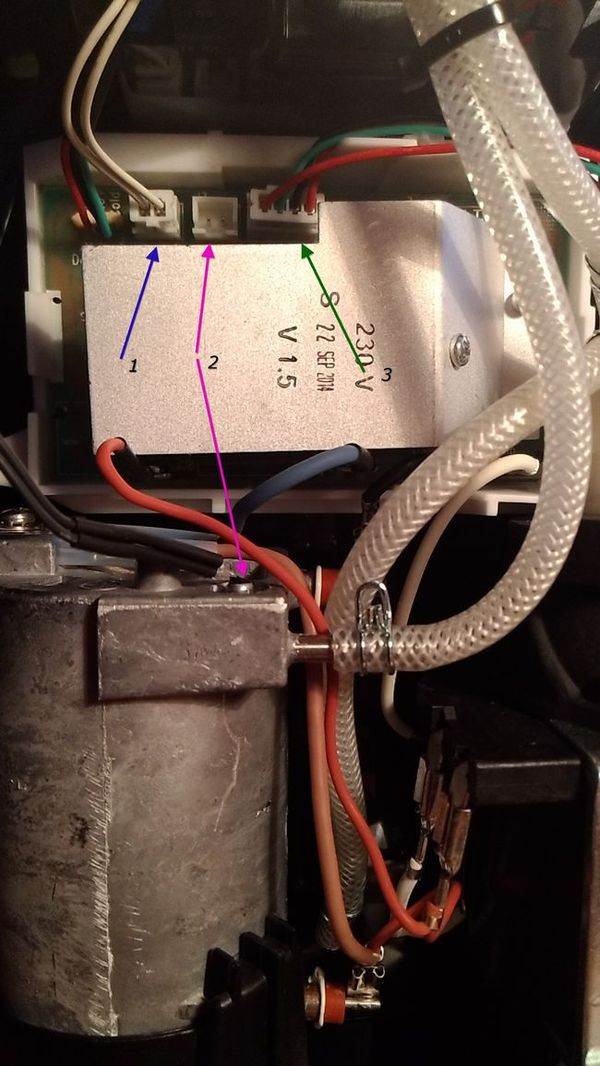

Рисунок 2 - Внутреннее устройство

1 - разъём датчика прокола капсулы

2 - разъём термопредохранителя

3 - разъём кнопки включения

Коротко об этих устройствах. Кнопка представляет собой плату с графитовыми дорожками, которые замыкаются токопроводящей резиной при нажатии (по принципу пульта дистанционного управления телевизора). Термопредохранитель установлен в бачке для нагрева воды, в исходном состоянии  контакты разомкнуты. Контакты датчика прокола капсулы замыкаются при опускании рычага с иглой.

Все устройства подключены к плате управления - "Main board", на которой установлен чип без маркировки с "обвязкой", транзисторный ключ включения помпы и симистор включения нагревателя воды.

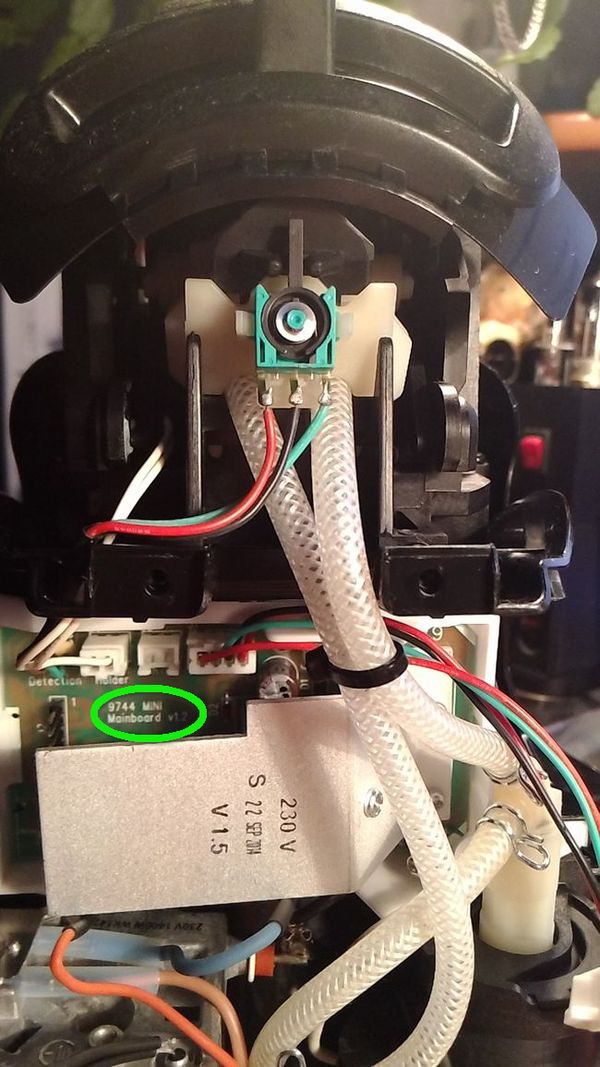

Рисунок 3 - "Main board"

Источник  питания чипа выполнен по простейшей схеме с гасящим конденсатором.

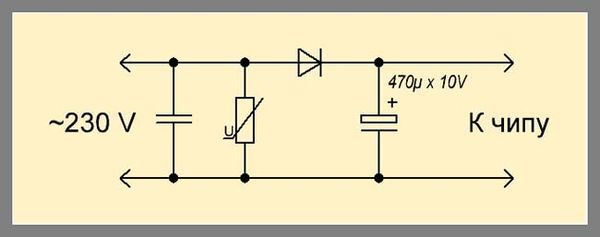

Рисунок 4 - Схема питания чипа

Таким образом, при постоянно включенной вилке сетевого кабеля в розетку на плату управления всё время поступает напряжение питания. Возможно это и стало причиной отказа конденсатора 470 мкФ 10 В. (пробой) из-за чего не поступало питание на чип, и как следствие, вызывало отсутствие реакции на нажатие кнопки включения. Другие радиоэлементы блока питания оказались исправны.

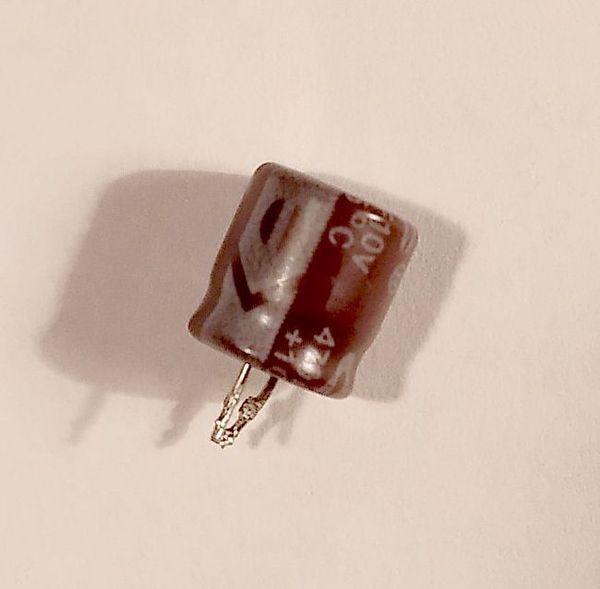

Рисунок 5 - Неисправный конденсатор

После замены конденсатора кофемашина заработала.

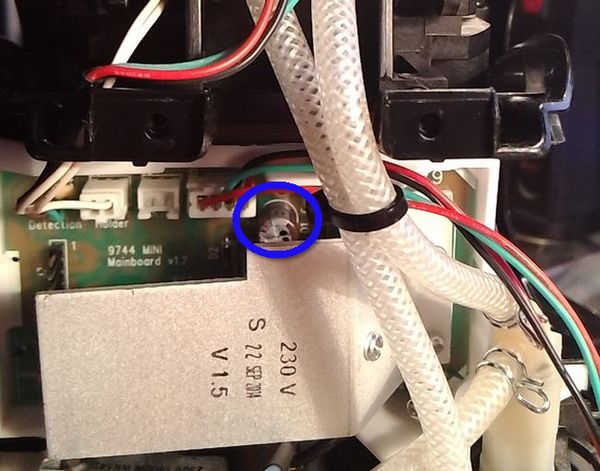

Рисунок 6 - Расположение конденсатора на "Main board"
