There are three things you can watch forever: fire.... Эта часть известной фразы переводится как: "бесконечно можно смотреть на три вещи: огонь...". Предлагаемая конструкция имитирует горение одной или нескольких ароматических свечей в гильзах. Какого-либо запаха и вредных веществ при "горении" не образуется.

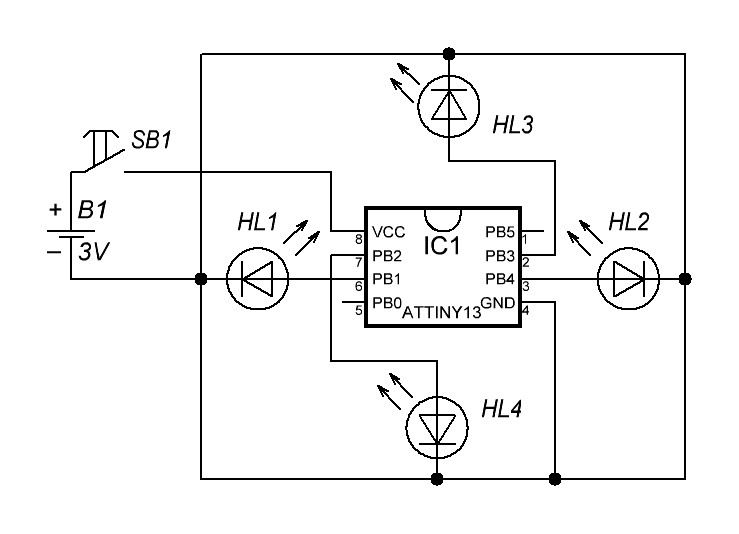

Рисунок 1 - Принципиальная электрическая схема

Основу устройства составляет микроконтроллер ATTINY13, рабо- тающий под управлением программы, создающей эффект мер- цания свечей. В роли "свечей" выступают светодиоды жёлтого свечения HL1-HL4. Количество одновременно мерцающих "свечей" выбирается "по кругу" 1 - 2 - 3 - 4 - 1... последовательным нажатием на кнопку включения SB1. При достаточном внешнем освещении "свечи" не загораются. Для этого используется малоизвестная особенность светодиодов выступать в роли датчиков уровня освещённости или фотодиодов. Микроконтроллер анализирует уровень выходного сигнала светодиода/фотодиода при помощи встроенного аналого-цифрового преобразователя/компаратора и при снижении этого уровня ниже порогового значения, заданного управляющей программой, включает режим мерцания светодиодов.

Источником питания устройства служат два последовательно включенных гальванических элемента питания типа AA (LR6) с суммарным напряжением 3 вольта. При большем напряжении питания необходимо последовательно со светодиодами HL1-HL4 включить токоограничительные резисторы для исключения перегрузки выходов микроконтроллера ATTINY13.

Конструкция устройства и применяемые

радиоэлементы

Микроконтроллер установлен на кусочке макетной платы, его выво- ды соединены с выводами светодиодов проводом МГТФ. Конструкция "свечей" зависит от желающего повторить эту схему. Мне проще всего было расположить светодиоды в гильзах, изготов- ленных из корпусов электролитических конденсаторов.

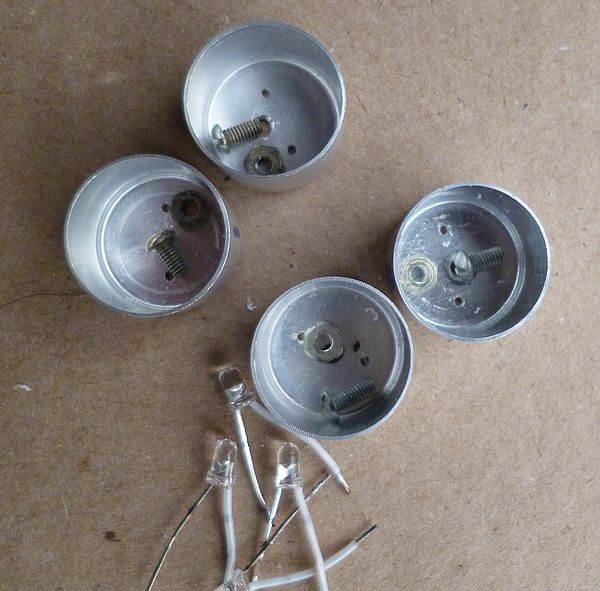

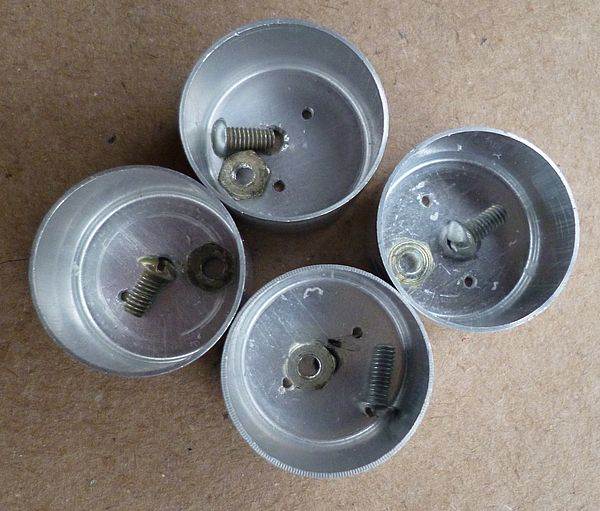

Рисунок 2 - гильзы для светодиодов

Гильзы крепятся при помощи винтов и гаек М2,5 к корпусу, в роли которого выступает распределительная коробка для проводного телефонного аппарата.

Рисунок 3 - Телефонная коробка

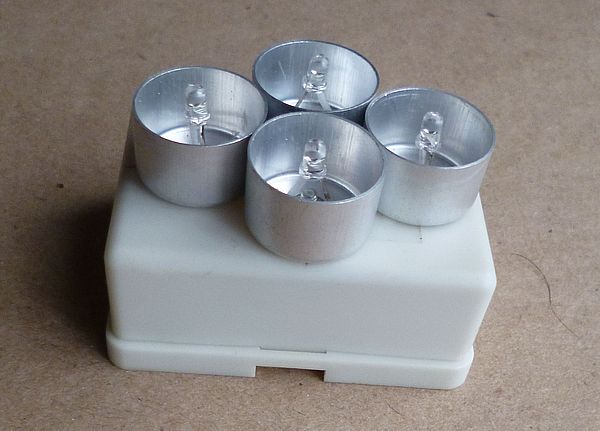

Выводы светодиодов изолируются фторопластовыми трубками и пропускаются через отверстия в гильзах внутрь корпуса коробки (рисунки 4 - 6)

Рисунок 4

Рисунок 5

Рисунок 6

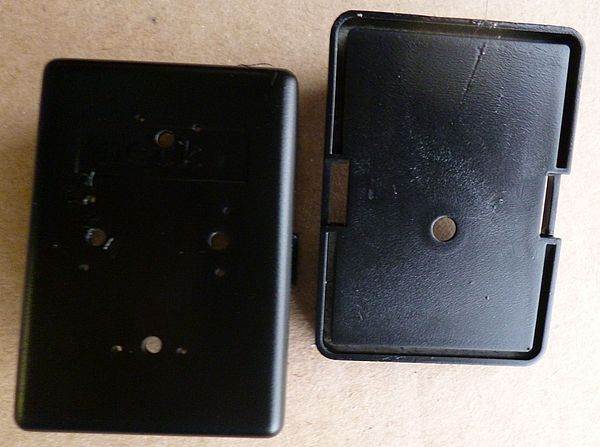

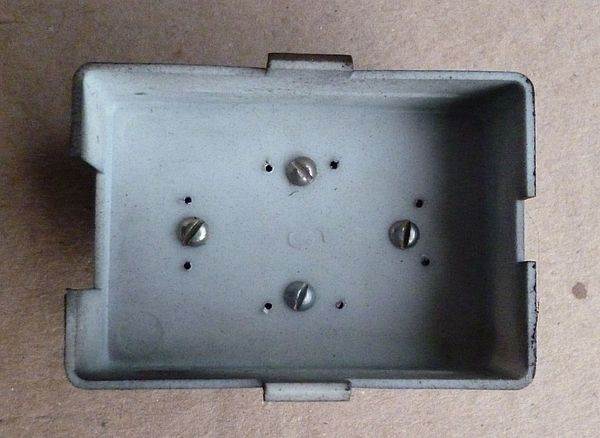

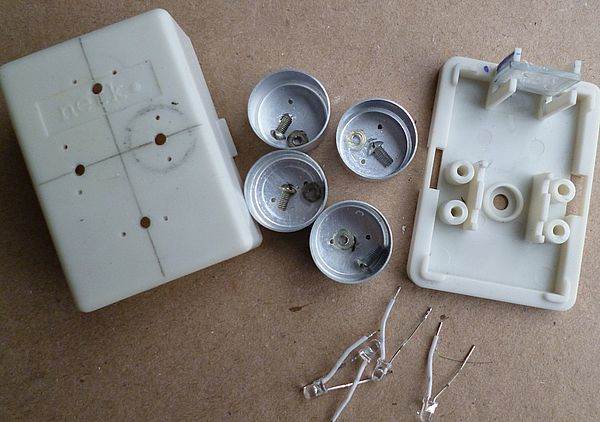

После того как были размечены и просверлены отверстия для крепления гильз и отверстия под выводы светодиодов, коробка была покрашена чёрной краской из баллончика (рисунок 7).

Рисунок 7 - Покрашенная коробка

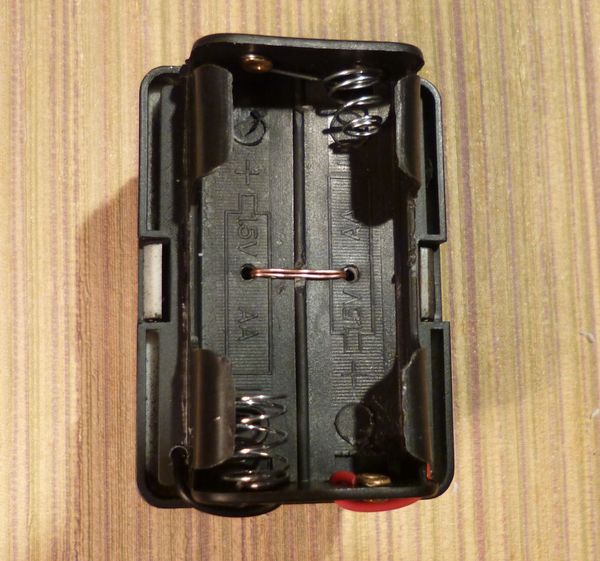

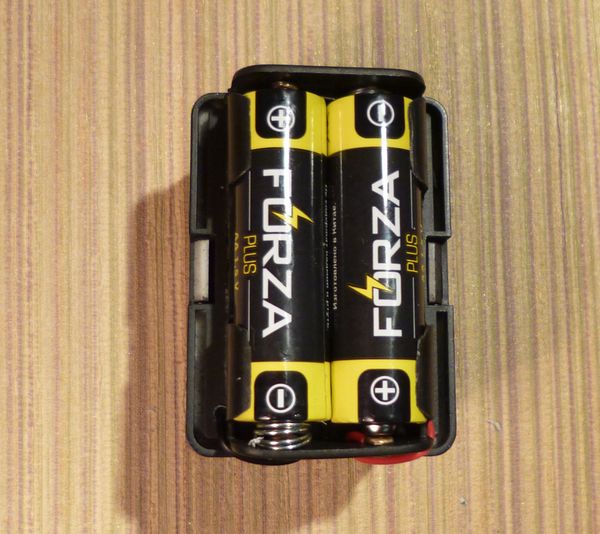

Для установки элементов питания к донышку телефонной коробки был прикреплён при помощи отрезка одножильного провода дер- жатель батарей типа BH321 (рисунки 8, 9, 10).

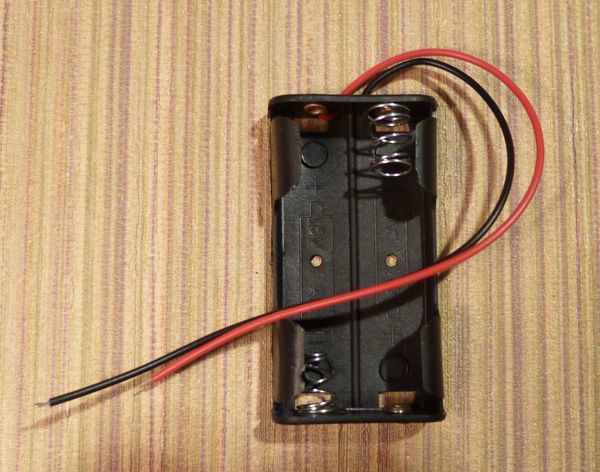

Рисунок 8 - Держатель батарей BH321

Рисунок 9

Рисунок 10

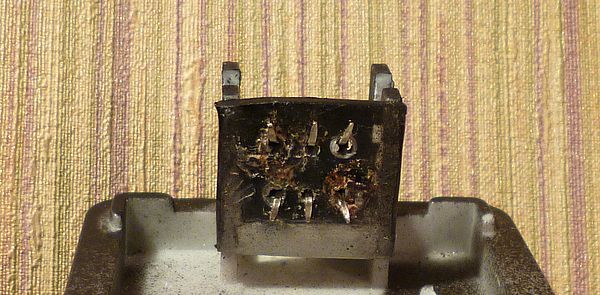

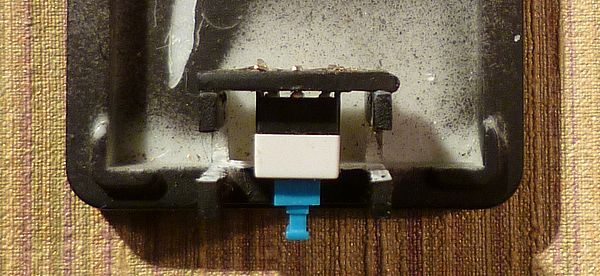

Для включения устройства и изменения количества зажжённых "свечей" установлена кнопка с фиксацией типа PSW-1 (рисунки 11,12).

Рисунок 11

Рисунок 12

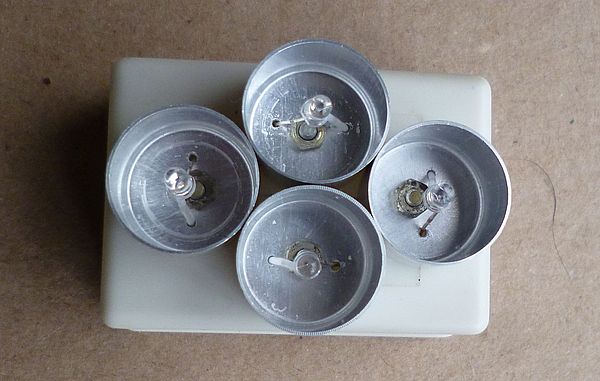

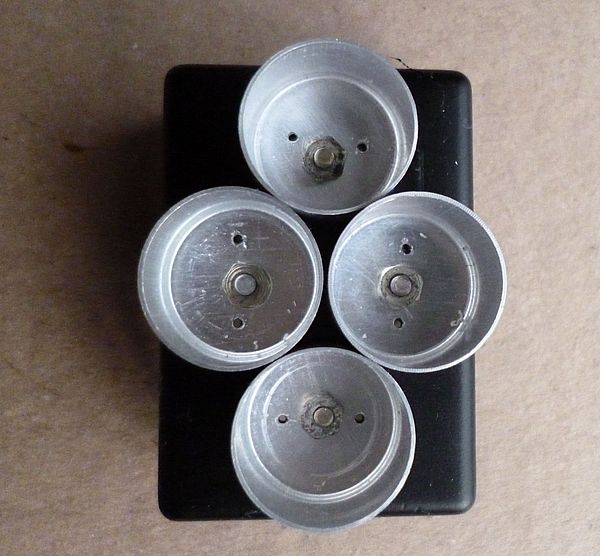

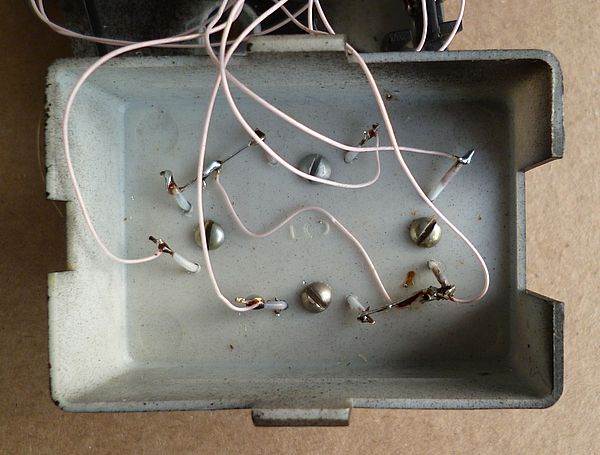

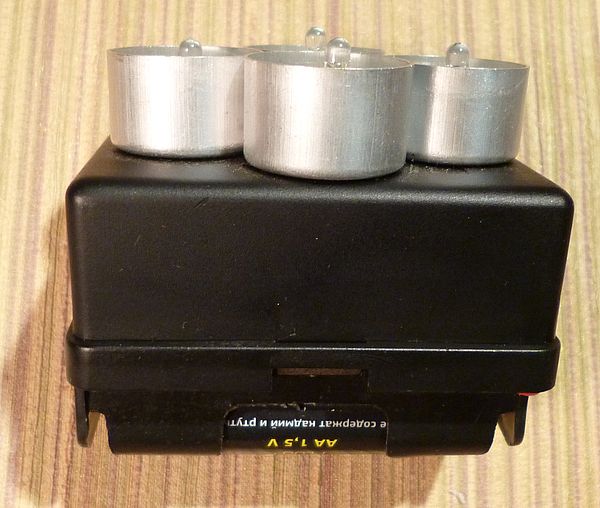

Гильзы закреплены на верхней части коробки, установлены свето- диоды и соединены согласно принципиальной электрической схемы (рисунки 13 - 16).

Рисунок 13

Рисунок 14

Рисунок 15

Рисунок 16

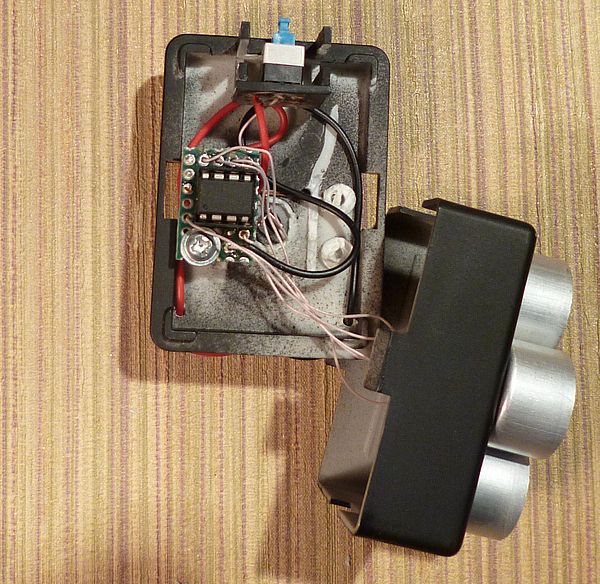

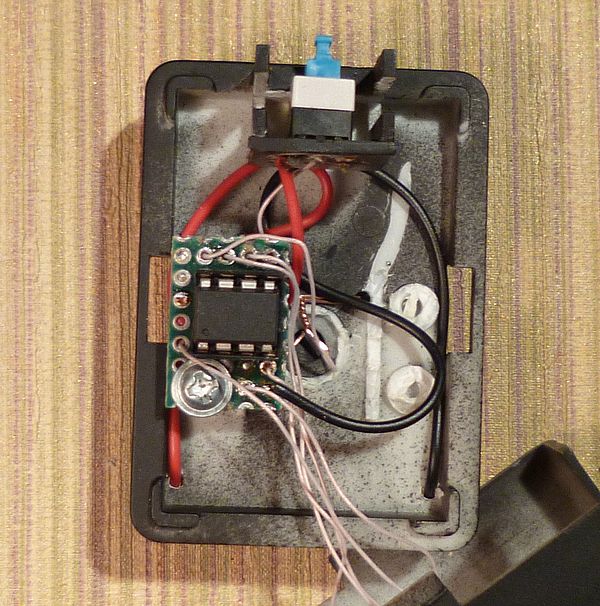

Кусочек макетной платы с микроконтроллером ATTINY13 закреплён винтом-саморезом на пластиковой стоечке донышка (рисунки 17, 18).

Рисунок 17

Рисунок 18

Верхняя часть коробки и донышко соединяются встроенными защёлками (рисунки 19, 20).

Рисунок 19

Рисунок 20

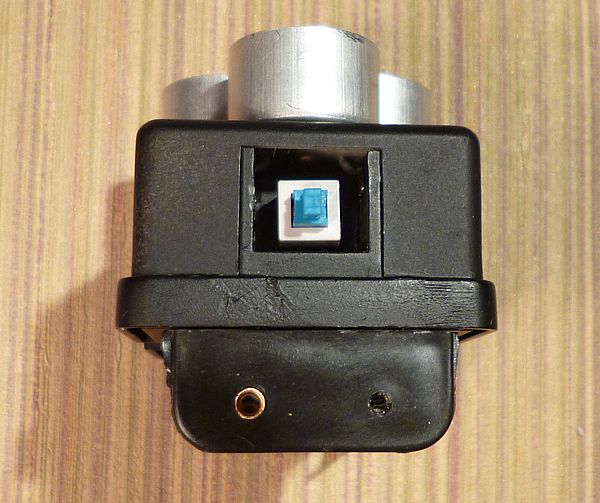

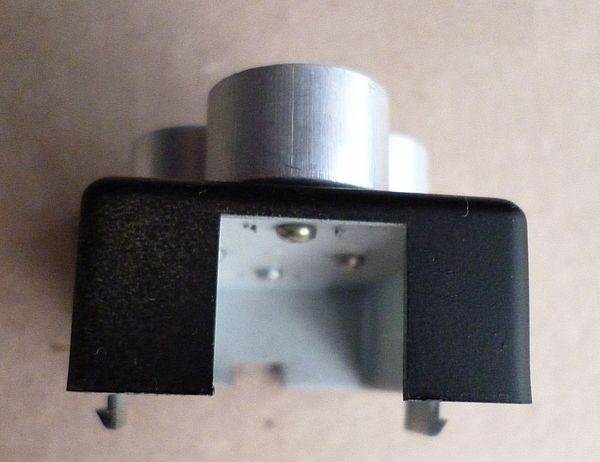

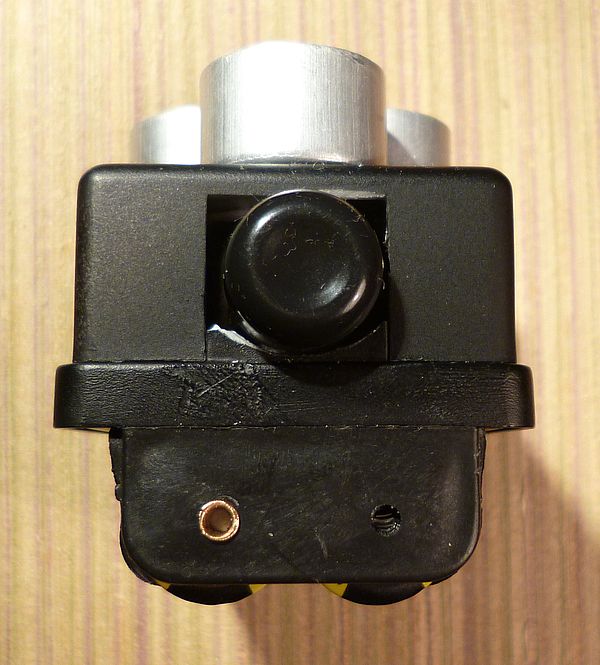

На шток кнопки одевается колпачок, для чего вырезается часть корпуса коробки и удаляются его некоторые элементы (рисунок 21).

Рисунок 21

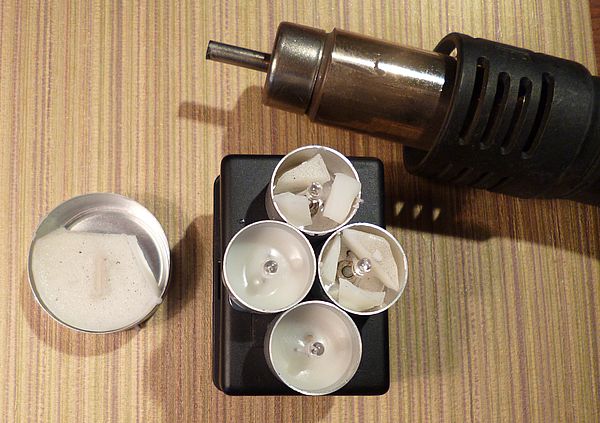

Для достоверности гильзы со светодиодами заливаются белой массой из настоящих ароматических свечей, Для этого исполь- зуется фен с температурой выходящего воздуха 100 градусов (рисунок 22).

Рисунок 22

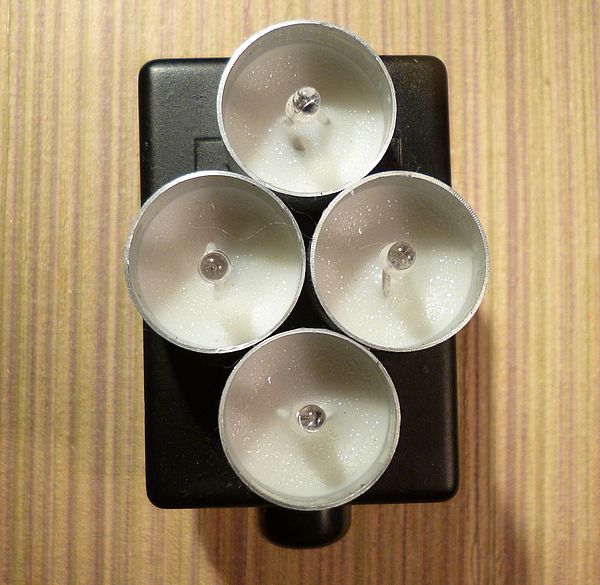

Рисунок 23 - Законченное устройство

Ниже представлен короткий видеоролик, демонстрирующий процесс зажигания "свечей".

Управляющую программу для микроконтроллера можно скачать здесь. FUSE биты установлены по умолчанию, как для нового микроконтроллера.

Резервная ссылка
