На распродаже в интернет-магазине gearbest.com я приобрёл ночник стоимостью 1,25$, изготовленный в Китае. Представляю вашему вниманию описание и принцип работы данного устройства.

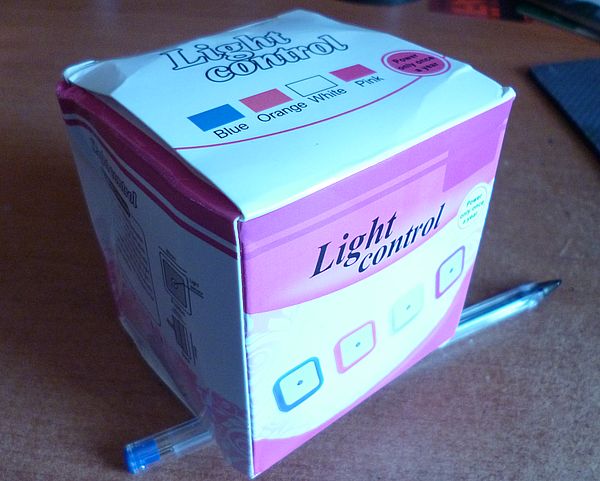

Ночник упакован в мягкую картонную коробку, на одной из сторон которой приведены его габаритные размеры и текст на английском языке, содержащий краткое описание (рисунки 1, 2).

Рисунок 1

Рисунок 2

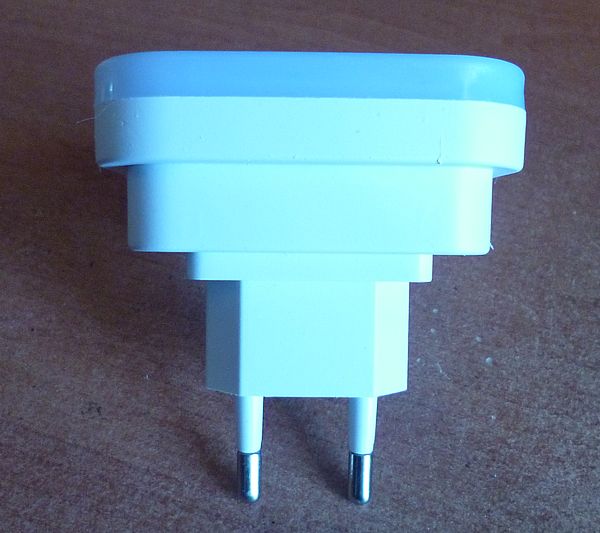

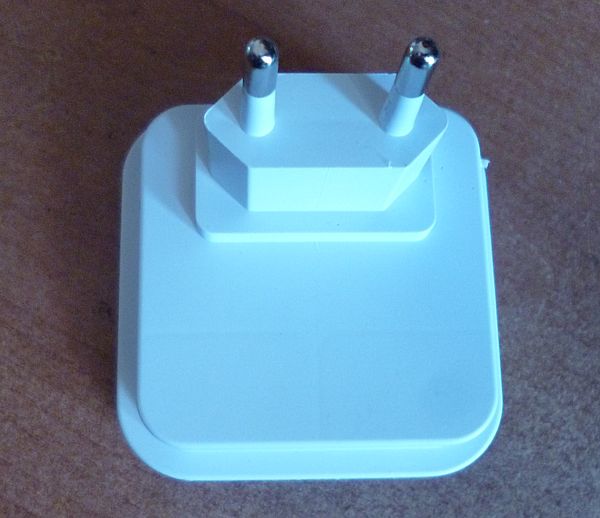

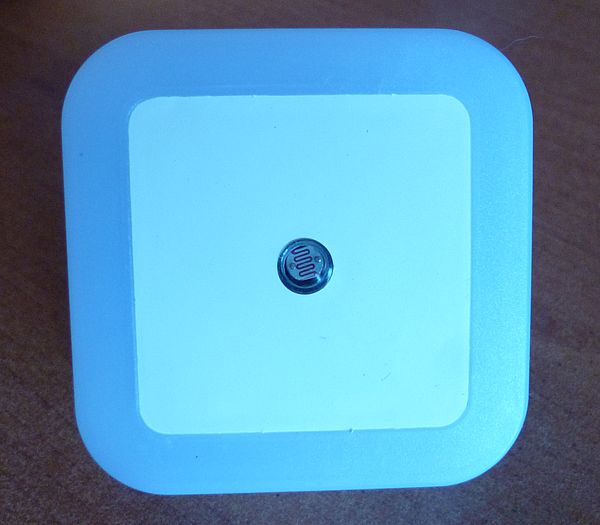

Также на коробке указан цвет свечения ночника. Доступны для заказа ночники белого, голубого, оранжевого и розового цветов свечения. Я выбрал ночник нейтрального белого цвета свечения. Внешний вид устройства представлен на рисунках 3 - 5.

Рисунок 3

Рисунок 4

Рисунок 5

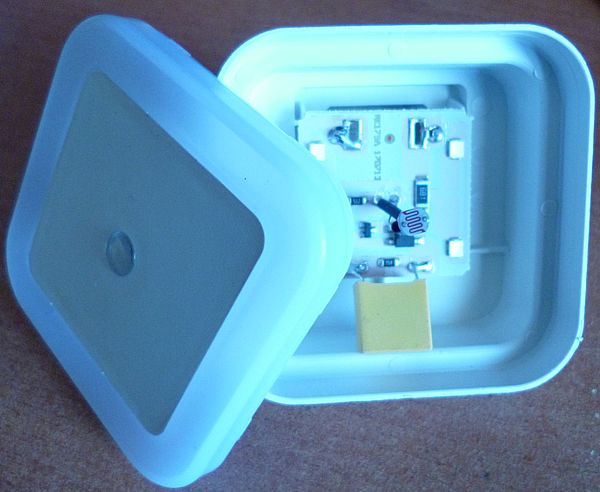

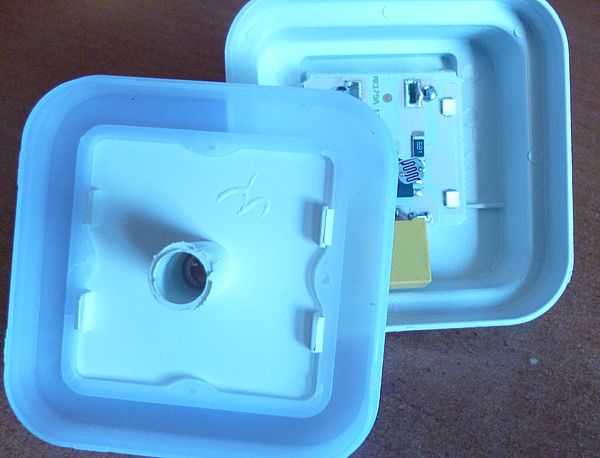

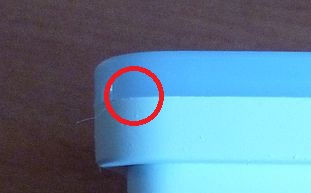

Разбирается ночник легко. Для этого достаточно установить лезвие ножа на угол стыка между крышкой и корпусом и надавить, покачивая лезвие в стороны. Так как крышка не приклеена, а просто плотно вставлена в корпус, она легко снимется (рисунки 6, 7, 8).

Рисунок 6

Рисунок 7

Рисунок 8

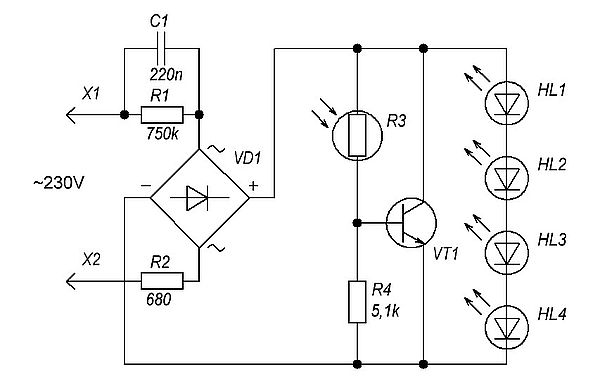

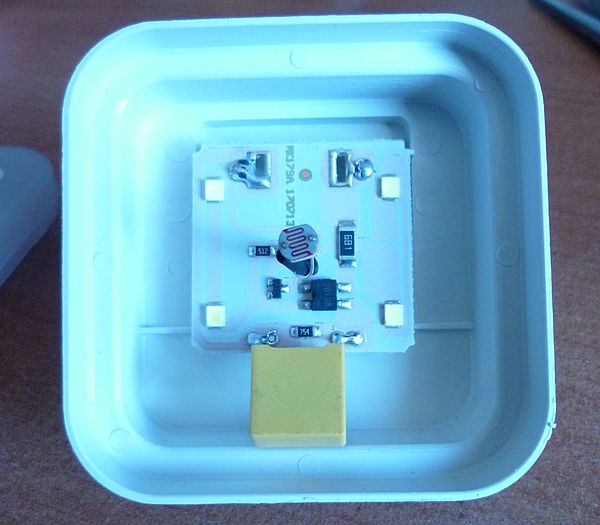

Под крышкой находится несложная электронная схема - это так называемое сумеречное реле или реле освещения (рисунок 9). По печатной плате я нарисовал принципиальную электрическую схему устройства (рисунок 10).

Рисунок 9

Рисунок 10

Четыре последовательно соединённых светодиода HL1-HL4 включаются и выключаются ключом на транзисторе VT1, который, в свою очередь, управляется фоторезистором R3. При малом уровне освещённости фоторезистор имеет большое сопротивление, поэтому ключ на транзисторе VT1 закрыт, и на светодиоды поступает полное напряжение питания с бестрансформаторного источника, состоящего из гасящего конденсатора C1 и диодного моста VD1.

Когда уровень освещённости возрастает, через фоторезистор начинает протекать ток, достаточный для открывания ключа на транзисторе VT1. Открывшийся ключ замыкает на себя выход источника питания, обесточивая светодиоды. Резистором R4 устанавливается величина тока открывания транзистора, резистор R2 служит в качестве предохранителя.

Резистор R1 быстро разряжает конденсатор C1 при выключении ночника из розетки, что исключает неприятное воздействие электрического тока при касании рукой контактов вилки ночника.

Несмотря на то, что в открытом состоянии транзистор почти накоротко замыкает выход источника питания, заметного выделения тепла на корпусе этого транзистора не зафиксировано. Величины напряжений между коллектором и эмиттером равны 9 В и 2,5 В в светящемся и погашенном состояниях соответственно.

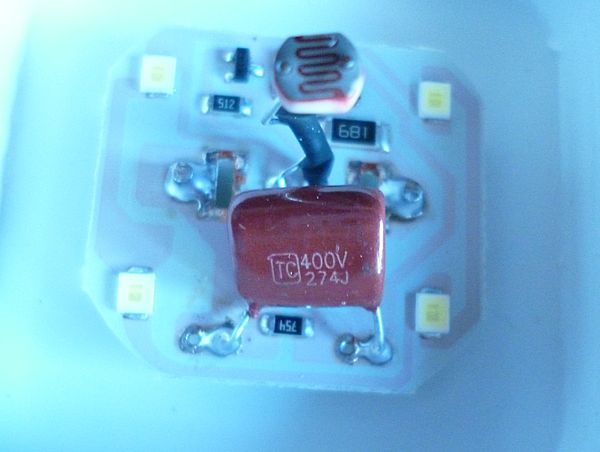

Через некоторое время на сайте aliexpress.com я купил ещё три таких ночника. При их разборке обнаружилось, что конденсатор C1 установлен другого типа (рисунок 11), не такой как в вышеописанном ночнике (рисунок 12).

Рисунок 11

Рисунок 12

Считаю, что рабочего напряжения 400 В недостаточно для безопасного использования ночника, к тому же стоит учесть, что речь идёт о конденсаторе китайского производства, поэтому решил заменить его конденсатором типа X2. Такие конденсаторы используются в бытовых приборах с номинальным напряжением сети до 250 В и выдерживают всплеск до 2.5 кВ.

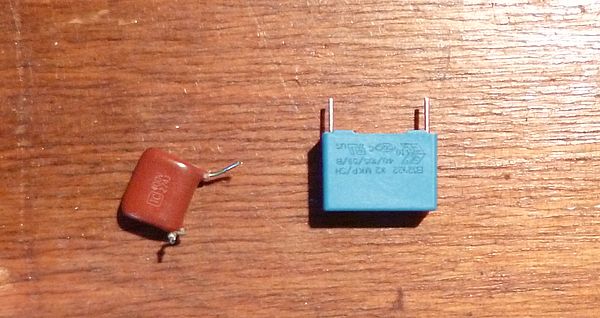

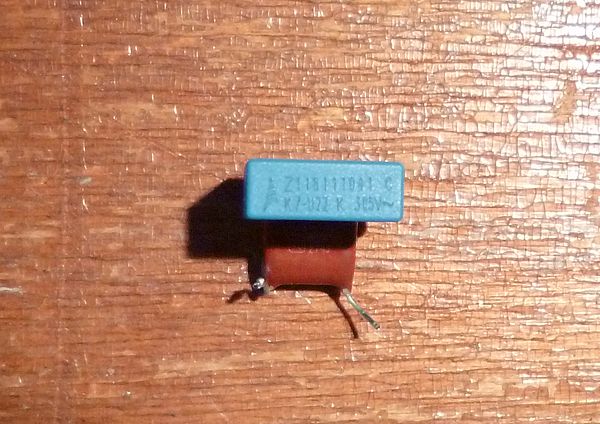

Продаются в магазине "Чип и Дип" по цене 15 рублей за штуку (рисунки 13, 14).

Рисунок 13

Рисунок 14

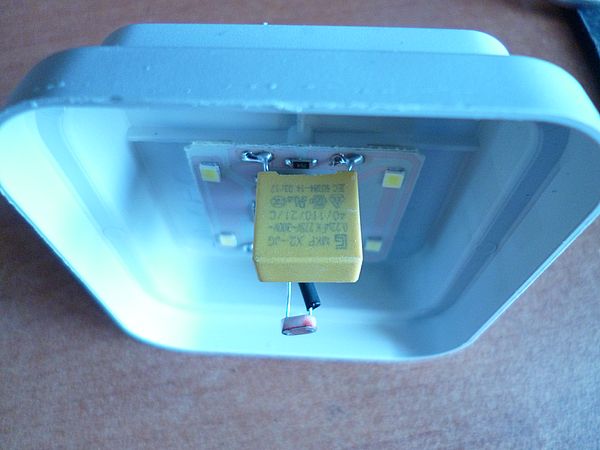

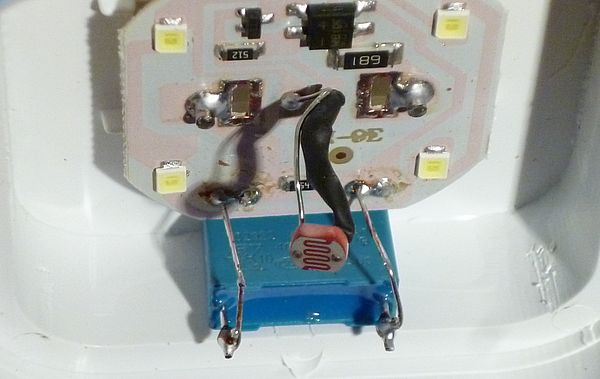

Рабочее напряжение конденсатора с запасом ~305 В, результат замены представлен на рисунке 15.

Рисунок 15

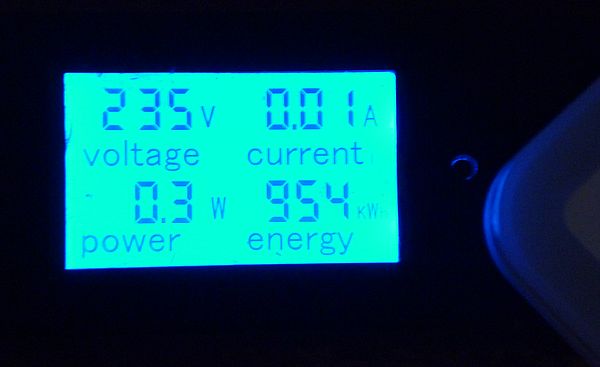

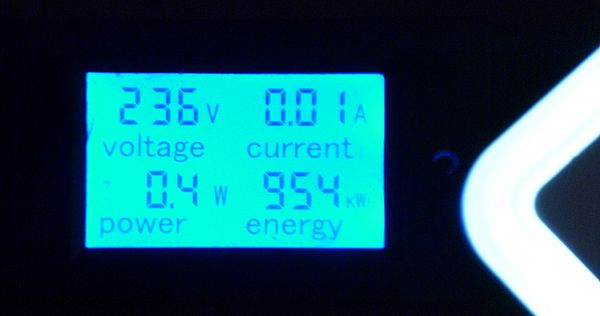

Потребляемая ночником мощность в погашенном и светящемся состояниях составила 0,3-0,4 W, что составляет примерно 3 kW в год (рисунки 16, 17). Много это или мало, решать конкретному пользователю. Я применяю это устройство в санузле для того, чтобы не промахнуться ночью.

Рисунок 16

Рисунок 17

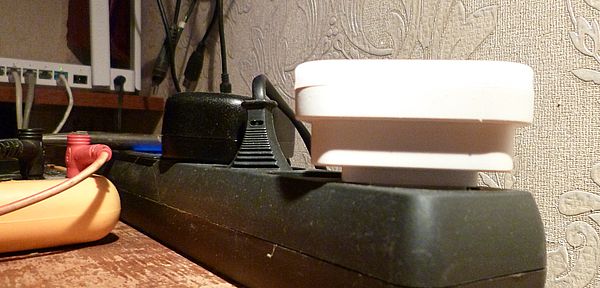

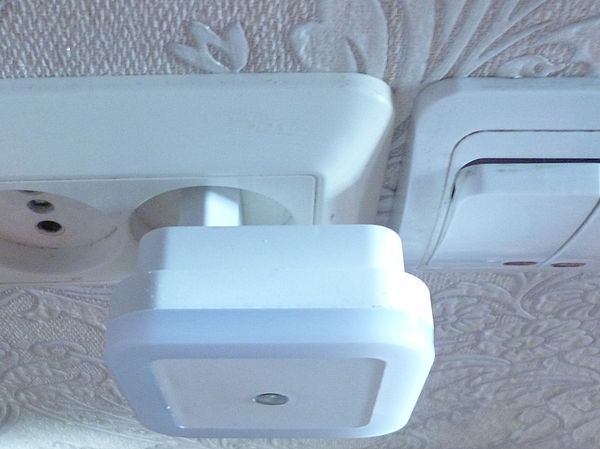

Ночник рассчитан на включение в евророзетку, из обычной он несколько выступает (рисунки 18 и 19), что, впрочем, не мешает им пользоваться.

Рисунок 18

Рисунок 19

В завершение представляю небольшой видеоролик, демонстрирующий работу ночника.
